AutoCADの「クイック引出線コマンド」

AutoCAD 2008以降引き出し線コマンドが消え「マルチ引出線(MLEADER)」コマンドが表示されるようになった。
バージョンアップするたびに奥に隠れた旧「引出線記入(QLEADER)」コマンドをツールに表示させるよう設定を変えるのだが、そのたびに設定のやり方を忘れてしまうので、備忘録として・・・

クイック引出線コマンド:AutoCAD / AutoCAD LT NOTE.. 寸法

この新しい「マルチ引出線」は便利なんだけれど、自分のPCではちゃんと表示されるのに、旧バージョンの相手先ではきちんと表示荒れないといういわくつきのツールなのだ。そのため、「マルチ引出線」ではなく「引出線記入」を使いたいのだ。


AutoCADの「表示」メニューから「ツールバー」を開く。

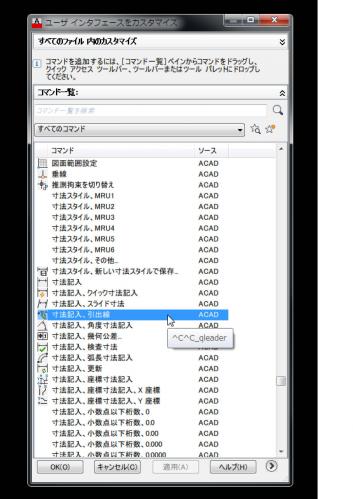

コマンド一覧から「寸法記入、引き出し線」を選択し、お好きなツールバーやメニューにドラッグ&ドロップで追加する。

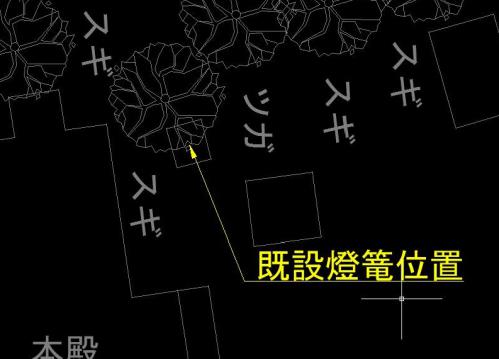

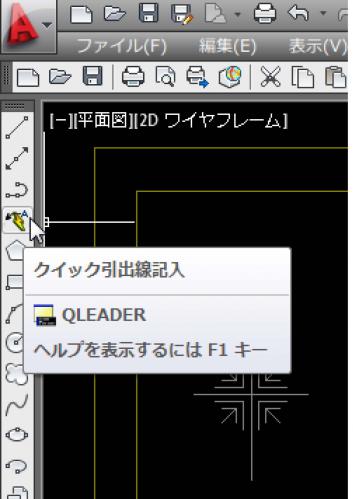

これで簡単に引き出し線が記入できる。
