AirMacExpressでブリッジ


先日の、BUFFALOの無線ルーター「AirStation WHR-G301N」をブリッジとして使おうとして失敗した件のリベンジ。

Time CapsuleにAirStationをブリッジとしてつなぐ:どんぶらこDESIGN

結論から言うと、BUFFALOのAirStationは、どうやっても(私の実力では)AirMacに接続できませんでした。有線ならできるのだけれど、それじゃ目的は達成できないからね。

そこで、ヤフオクで中古のAirMacExpressを落札することに。
中古と言えども、かなり高い。新型のAirMacExpressと値段の変わらない出品も見られる。(当時はもっと高かったからね)新型AirMacExpressは、8,400円(送料無料)だったりする訳で。

それでも・・・と探してみると、3,000円で落札できた。この出品者は、AirMac Expressのことを「AirPort Express Base Station」(米国での呼び名)と誤って表記して出品しているため、誰も応札しない状況だった。「AirMacユーティリティを持っていないので状況判断ができない」とのことで「ジャンク扱い」というのはいささか気になったが、「ええぃ!ままよ」と「ポチっとナ」してしまった。

本日ようやく荷物が届いたのだけれど、リセットかけてもランプはオレンジのまま。
しかも、AirMacユーティリティで認識もしてくれない。
「こりゃ、ジャンクに3,000円も払っちゃったか!orz」と落胆していたのだけれど・・・

AirMac Express のリセット:Apple

→最後は「リセットボタンを押したまま電源を入れる」です!
それでも認識しない・・・

そこで、システム環境設定のネットワークからWi-Fiを選び、自宅のネットワーク以外を探してみると、見慣れない数字の羅列ネットワークを発見。そこへ接続し、もいちど「AirMacユーティリティ」を起動すると・・・

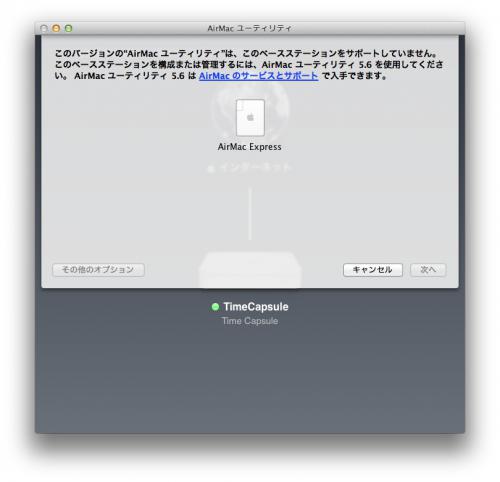

このバージョンの”AirMacユーティリティ”は、このベースステーションをサポートしていません。
このベースステーションを構成または管理するには、AirMacユーティリティ 5.6を使用してください。AirMacユーティリティ 5.6はAirMacのサービスサポートで入手できます。


と、出るではないの!

そうか、旧いAirMacExpressは、新しいAirMacユーティリティのサポート外だったのか!
そこで、早速「AirMacユーティリティ 5.6」をダウンロード。

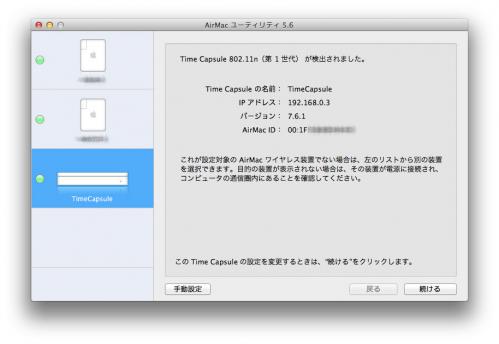

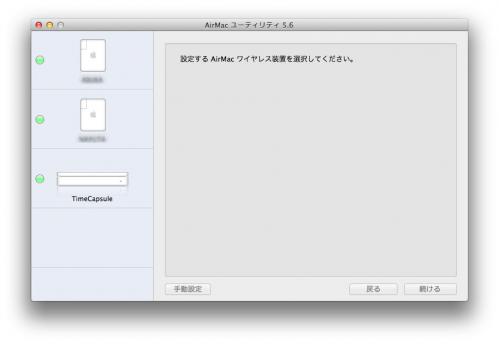

やった!普通にセットアップできるじゃん!

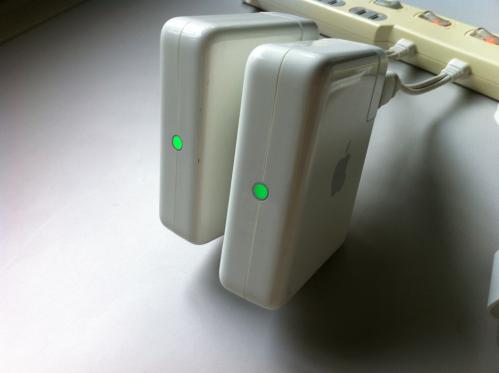

しかも、去年、娘が壊れて使えなくなった!と棄てて行った、AirMacExpressも同じようにセットアップすることに成功!いくらリセットしても認識してくれなかったAirMacExpressがふたつともグリーンランプに!


・・・ということは何だな。
この方法に早く気づいていれば、BUFFALOのAirStationを購入することも、AirMacExpressをヤフオクで落札することもなかったという訳か・・・orz

しかし、新しいAirMacユーティリティで認識できなくなったAirMacExpressって、リセットしてもグリーンランプにならず、ずっとオレンジランプのままだから、故障したと勘違いして結構ヤフオクで「ジャンク」として出品されていたりするのではないかな?
勇気ある人はチャレンジしてみてください。(^^ゞ

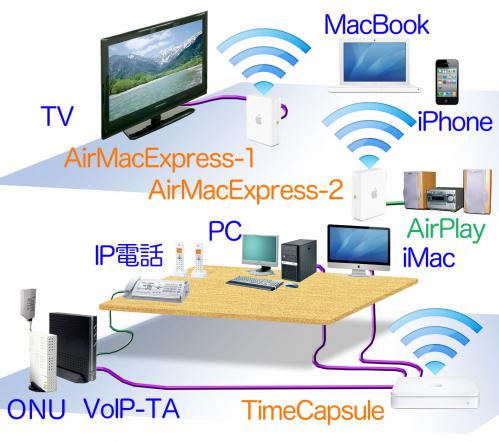

何はともあれ、おかげで、我が家のTVもネットに接続できたし、AirPlayも楽しめるようになった。
実は、iPhoneからもAirPlayが楽しめるんだよね。



【追記】

実は、AirMac Expressをブリッジとしてつなぐ場合、ちょっとしたコツが必要になる。
単純に、TimeCapsule(AirMac Extremeベースステーション)のWi-Fiエリアを拡張するだけなら、AirMac Expressの「ワイヤレスのモード」を「ワイヤレスネットワークに接続」にするだけで良い。


ところが、このAirMac ExpressからEthernetケーブルで有線接続しようとすると、ちと工夫が必要。

Internet----<有線>----TimeCapsule・・・≪無線≫・・・AirMac Extreme----<有線>----TV

としようとすると、TVからDHCPサーバーが見えないのだ。
そこで、AirMac Expressの「ワイヤレスのモード」を「ワイヤレスネットワークに接続」ではなく、「WDSネットワークに接続」に変更する。
WDSとは、「Wireless Distribution System」の略です。

そのための手順を間違えるとややこしいことになる。

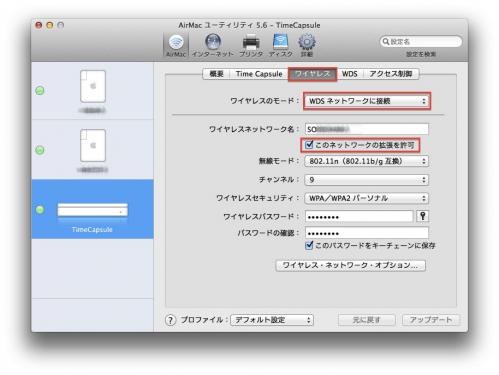

1.最初に。「AirMacユーティリティ6.5」を使って、TimeCapsule(AirMac Extremeベースステーション)の「ワイヤレスモード」を「WDSネットワークに接続」に変更します。

2.「このネットワークの拡張を許可」にチェックを入れる。

3.チャンネルを「自動」から任意のチャンネルに固定します。

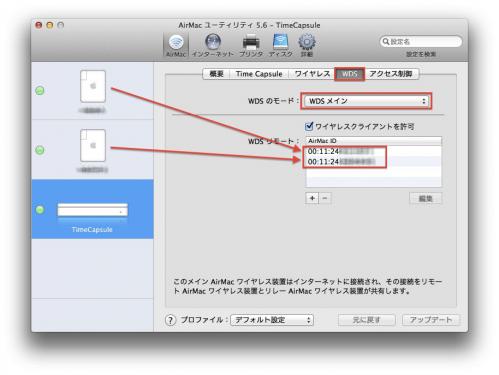

4.「WDS」タブを開き、「WDSのモード」を「WDSメイン」にします。

5.「ワイヤレスクライアントを許可」にチェックを入れます。

6.「WDS リモート」につなげようとするAirMac Expressの「AirMac ID」を追加します。AirMac IDは右側のそれぞれのAirMac Expressのをクリックすると表示されます。


7.右下の「アップデート」ボタンを押して、TimeCapsuleを再起動させます。

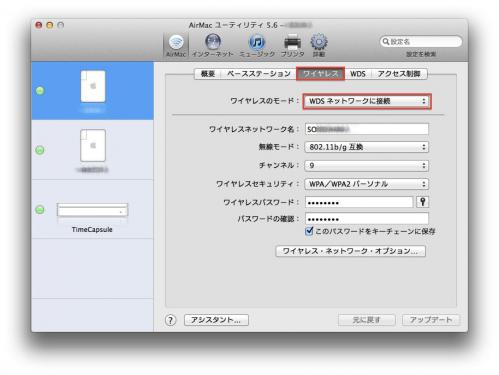

8、次にAir MacExpressの「ワイヤレスモード」を「WDSネットワークに接続」にします。

9.「チャンネル」は「自動」ではなく、先ほど指定したチャンネルになっていることを確認します。

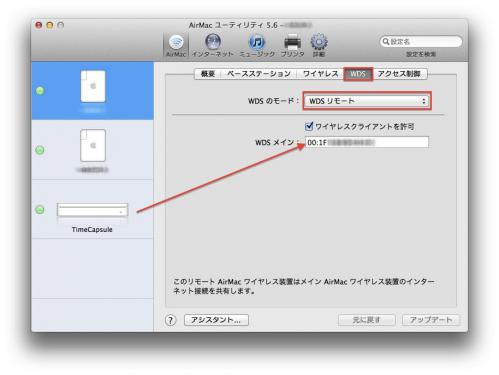

10.「WDS」タブを開き、「WDSのモード」を「WDS リモート」にします。

11.「ワイヤレスクライアントを許可」にチェックを入れます。

12.「WDS メイン」に、TimeCapsuleの AirMac IDを入れます。


13.「アップデート」をクリックして、AirMac Expressを再起動させます。

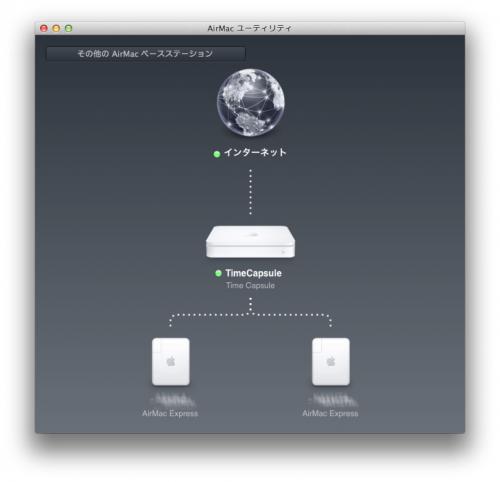

それぞれの AirMacがグリーンランプで確認することができます。


最新のAirMacユーティリティ(6.1)で確認すると、それぞれが実線ではなく、点線で結ばれている表示になってします。AirMacExpressをクリックしても、設定を行うことはできません。

詳しくはこのページをご覧下さい。↓
無線LANを無線LANで拡張(AirMac Extreme/Express):Innovate!



【追記】

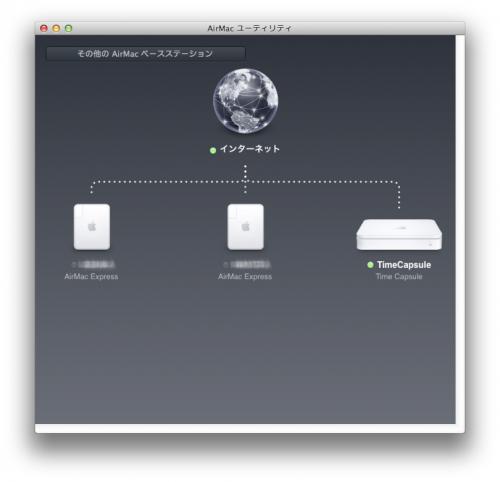

でも、開くたびにネットワークパターンが違うのだけれど・・・??


新品 AirMac Express ベースステーション with AirTunes新品 AirMac Express ベースステーション with AirTunes
()
アップル

商品詳細を見る
関連記事
スポンサーサイト



comment

Secret

動作報告

動作報告ありがとうございました。
この件で検索して来る人が多いので、助かります。

No title

こんにちは

>ネット → 3世代(有線)親 --- 5世代(無線)子 --- 2世代(無線)と孫まで確認できました
>ひ孫はまだやってませんが、時間のあるときにでもやってみます(旧Extream)

の件ですが ひ孫テスト(Express)成功しました(実験のみ)

遅いexpress(世代不明)が入ると全体の回線スピードがおちるので
意味があるかは わかりませんが 動作報告ということで(^ ^;)

問題ない

この記事自治が2012年のもので、私自身すでに初代AirMacExpressを使っていないのでどうしようもないのですが、大抵最後はオレンジランプしか点灯せず、通電を止めて数ヶ月後に再びリセットボタンを押したまま通電させても症状の改善は見られないという状態になります。
http://donboolacoo.blog92.fc2.com/blog-entry-1087.html
そこからいくらアダプターやタイマーをつないでも物理的に壊れたものが改善することはありません。
いくつもの初代AirMacExpressの共通の症状なので、いかんともしがたいですね。

No title

>Expressだと、どう使えば良いのでしょうか?

すみません
質問がよくわからないのですが?
もう少し状況をはなしていただくと、なにかわかるかもしれません?

1.Express単体がいまいち安定してないということでしょうか?


私のほうも旧Express安定してなくて、長時間使うとエラーになりつかえなくなります

もって2-3日くらいでしょうか、電源から抜いて冷まして、それから使用すると
つかえますが、苦肉の策として、コンセントタイマーを間に挟んで
AM0時から、朝の5時までのあいだ、停止時間をおき、それで冷却するという
方法をつかってました(物により設定が消えるのがあったような??)

結局Extream(弁当箱タイプ)を購入して、それに切り替えたので
2台ほど使われなくなったExpressが倉庫にあります(短時間ならつかえることは 使える)

タイマーは以下のような物です
パナソニック(Panasonic)  タイムスイッチ TB18Nシリーズ

Yazawa 24時間タイマーコンセント SHT151WH

https://iemo.jp/41502
http://azpek.asia/4511/03/ranking-of-the-useful-timers-for-power-outlet/
http://search.rakuten.co.jp/search/mall/%E3%82%B3%E3%83%B3%E3%82%BB%E3%83%B3%E3%83%88+%E3%82%BF%E3%82%A4%E3%83%9E%E3%83%BC/

アダプターが・・・

Expressだと、どう使えば良いのでしょうか?
たぶん、AC電源系の故障ではなく、オレンジの点灯のまま応答しないという有様が多いですから、根本的な問題のような気もします。
使えるようになると良いのですが、途中で遮断されるのは心臓に悪いですし・・・・(-_-;)

No title

>使えるうちは大切に利用できるといいですね。

そうですね
第2世代のものは、ACアダプターが故障してしまい(チーという異音がしていた)
どうしたものかというところで、とある方のブログから以下の
アダプターが使えることがわかり購入しました
プラグがほんの少し緩いですが、テープで固定すると大丈夫なようです
今のところ問題ないようです(テスト?期間 約6ヶ月たちました、24時間フル稼働にて)


日本トラストテクノロジー マルチACアダプター21W WS-1218
https://www.amazon.co.jp/s/?_encoding=UTF8&camp=247&creative=7399&field-keywords=WS-1218&linkCode=ur2&tag=unit3s-22&url=search-alias%3Daps

ここの21Wの物(out put 12V 1.8A) いろいろと調節可能

私のところにも旧AIrMacExpressあります
ひ孫のテストに使用してみようかと考え中です

欠点は24時間運用すると私の物は熱暴走するのが難点で(旧Express)
使わない時間帯はタイマーを使って電源offの時間をつくる必要があるのが(クーリング)
めんどくさいモデル(Apple得意の人柱版、笑)だなぁ と思っているところです

Extreamは24時間使用でも全然問題ないです、でも念のため下にアルミホイルをひいてます。

ブリッジ成功!

古いAirMacExpressは結構壊れやすいのが難点です。
我が家には4個も葬られています。
使えるうちは大切に利用できるといいですね。

No title

こんにちは
ありがとうございます、記事とてもわかりやいです

Apple AirMac Extreme Base Station同士(弁当箱タイプ)で設定しました
私のほうは2世代と3世代と5世代があり、非常に設定に苦慮しました

ユーティリティですがMTL(10.8.5)にはこのAirPortUtility56.pkgがインストールできません
これも過去記事の「OS X 10.9 で AirMac ユーティリティ 5.6 を使えようにする方」
で解決しました 重ねてありがとうございます

ネット → 3世代(有線)親 --- 5世代(無線)子 --- 2世代(無線)と孫まで確認できました
ひ孫はまだやってませんが、時間のあるときにでもやってみます

ルーター管理の厳しいところで、取り付けOKをもらったら
この配置をすると自分だけのMacの世界をこの範囲内で構築できるようです
この場合ブッリジモードがいいようですね
